delphi RS232C接脚与对连线
出处：网络 |
旧制JIS名称
|
新制JIS名称
|
全 称
|
说 明
|
FG
|
SG
|
Frame Ground
|
连到机器的接地线
|
TXD
|
SD
|
Transmitted Data
|
数据输出线
|
RXD
|
RD
|
Received Data
|
数据输入线
|
RTS
|
RS
|
Request to Send
|
要求发送数据
|
CTS
|
CS
|
Clear to Send
|
回应对方发送的RTS的发送许可，告诉对方可以发送
|
DSR
|
DR
|
Data Set Ready
|
告知本机在待命状态
|
DTR
|
ER
|
Data Terminal Ready
|
告知数据终端处于待命状态
|
CD
|
CD
|
Carrier Detect
|
载波检出，用以确认是否收到Modem的载波
|
SG
|
SG
|
Signal Ground
|
信号线的接地线（严格的说是信号线的零标准线）
|
 |

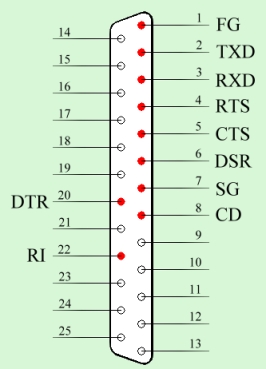

| DB25, DB25/F, CN6 |
 |
| DB9, DB9/F, CN3 |
 |

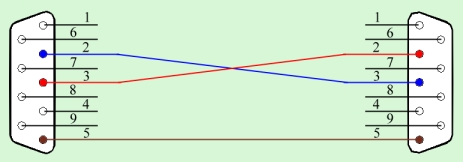

| 最简单连接 |
 |
